电子尺信号模块DSP系列

2016/9/30


电子尺信号模块DSP系列

适合位移传感器(电子尺)使用
配套角度传感器使用
标准DIN式35mm导轨安装,安装方便
输出:4-20mA,0-10V可选
工作电源DC 10-30V
高精度隔离信号
输出讯号零位和满度可微调

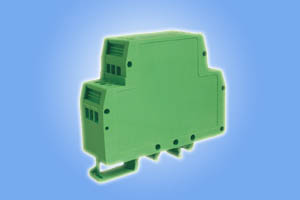

导轨式信号模块DSP
专门为电位器式直线位移传感器和角度传感器设计的模拟信号转换模块
标准信号 4-20mA,0-10V输出
满度和零位输出可调节(调节器内置)
反极性保护(电源接反保护)
35mm DIN标准导轨安装
紧凑外壳 79X59.4X25mm,节省安装空间
塑料壳体 PA66
工作温度 0-60℃
工作电压 10-30V DC
DSP信号模块提供一个非常稳定的恒定电压给传感器。传感器滑刷上的信号能被转换成与所测位移成正比例关系的标准信号输出(电流或电压信号)。

DSP信号模块的电路被封装在一个绝缘塑料机壳(PA66)内,此机壳耐电压AC2500V/Min,可以固定在标准的DIN EN50222安装轨道(35mm宽)上。
DSP信号模块具有很宽的电压适应范围(8-35V DC),可直接使用未经稳压的直流电源。
DSP信号模块具有优良的线性度、极低的温漂及与电位器相匹配的信号处理方式保证了位移传感器在使用过程中具有杰出表现。近距离与电位器连接,即便在信号传递很远的工况下,也能保证信号的可靠性和抗干扰性。

DSP系列信号转换模块尺寸图:


DSP系列信号转换模块接线说明:
