SL1XX 高分辨率光栅尺

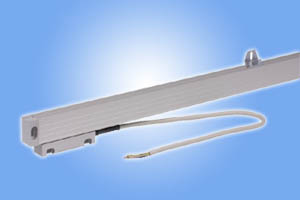

SL1XX 是精密的光栅测量系统,适用于位移的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. SL1XX 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。SL1XX 本体部分由一套轴承，玻璃光栅，LED光照系统组成。

SL1XX输出信号为矩形方波. A，B相相差90°的两路波形，能够指示出移动距离以及方向。Z相波形为零位脉冲信号，一般位于测量长度的中间位置。输出信号可根据需要是线性差动或者TTL方波.

SL1XX高分辨率光栅尺 输出信号

连接线缆和接头定义：

线性差动输出
信号	9针 CAN
电源 +5 V	1
电源 0 V	2
输出 1	3
输出 2	4
输出 3	5
输出 3 反相	6
输出 1 反相	7
输出 2 反相	8
丝网（屏蔽）	9

TTL 输出
信号	9针 CAN
电源 +5 V	1
电源 0 V	2
输出 1	3
输出 2	4
输出 3	5
丝网（屏蔽）	9

技术特性:

测量长度	170/220/270/320/370/420/470/520/620/720/770/820/ 920/1020/1140/1240/1340/1440/1540/1640/1740/1840/ 1940/2040/2140/2240/2340/2440/2540/2640/2740/2840/ 2940/3040/3140mm
分辨率	0.1; 0.2; 0.5 μm
准确度	± 5μm / 1000 mm
最大测量速度	0.25 m/s
驱动力	小于 5N
工作电压	5Vss ± 5%
电流(TTL 输出)	80 mA± 20%
防护等级	IP 54
工作温度	0-40°C
绝缘阻抗	min. 20 MΩ
输出信号(LD 线性差动输出)	RS 422, 20 mA
输出信号(TTL 输出)	L=max. 0.5V at< 10mA H=min. 3.5V at> 2.5mA

尺寸图：
