进口ESSA精密探头光栅尺SM30

2016/9/30

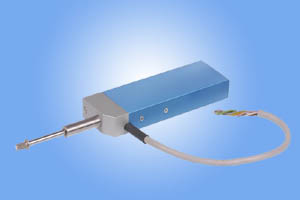

SM 30 小型数字量规(光栅尺)

SM 30 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. SM 30 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度。SM 30 本体部分由一套精密直线滚珠轴承,复位弹簧,玻璃光栅,LED光照系统组成。

SM 30输出信号为矩形方波. A,B相 相差90°的两路波形,能够指示出移动距离以及方向。Z相波形为零位脉冲信号,一般位于测量长度的中间位置。 输出信号可根据需要是线性差动或者TTL方波.


SM 30 输出信号 (向光栅尺内部移动时)



连接线缆和接头定义:
线性差动输出
信号 9针 CAN
电源 +5 V
1
电源 0 V
2
输出 1
3
输出 2
4
输出 3
5
输出 3 反相
6
输出 1 反相
7
输出 2 反相
8
丝网(屏蔽)
9

TTL 输出
信号
9针 CAN
电源 +5 V
1
电源 0 V
2
输出 1
3
输出 2
4
输出 3
5
丝网(屏蔽)
9

技术特性:

测量长度 31+0.5 mm
分辨率 0.1; 0.2; 0.5; 1; 2; 5 a 10 μm
准确度 ± 1 μm / 30 mm
最大测量速度 0.5 m/s
弹簧耐压 0.4 - 0.8 N
工作电压 5Vss ± 5%
电流(LD 线性差动输出) max. 130 mA
电流(TTL 输出) max. 50 mA
防护等级 IP 40
工作温度 0-50°C
绝缘阻抗 min. 20 MΩ
输出信号(LD 线性差动输出) RS 422, 20 mA
输出信号(TTL 输出) L=max. 0.5V at< 10mA
H=min. 3.5V at> 2.5mA

尺寸图:
