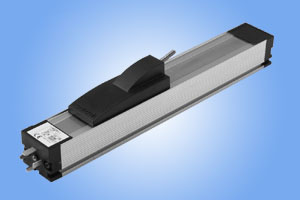

德国滑块位移传感器TLH系列

2016/9/30

德国滑块位移传感器TLH

量程：100/130/150/175/200/225/300/360/450/
500/600/750/900/1000/1250/1500/1750/
2000/2250/2750/3000/4000 mm
线性：0,1%/0,08%/0,07%/0,06%/0,05%/
0,04%/0.03%/0.02%
传感器：导电塑料电位器
外壳：阳极氧化铝

尺寸图：

表一：
电气输出特性：
LWH系列	100	130	150	175	200	225	275	300	325	360	400	425
电气行程（mm)	102	132	152	178	203	228	279	304	330	366	406	432
电阻值（K ohm)	3	3	5	5	5	5	5	5	5	5	5	5
阻值公差（%）	20
线性精度（%）	0.1	0.09	0.08	0.07	0.06			0.05
重复精度（mm)	0.01
电刷电流（mA)	Max 10
最大电压（V）	42
温度系数（ppm/k)	5
绝缘电阻（M ohm)	10
环境特性：
工作温度	-33 - 100 °C
震动	0.75mm/20G @ 5-2000Hz
冲击	50G 11ms
寿命	100000000 次
测量速度	10M/s
防护等级	IP54

表二：
电气输出特性：
LWH系列	500	525	600	650	750	800	875	900	950	1000	1100	1250
电气行程（mm)	508	533	610	660	762	813	889	914	965	1016	1118	1270
电阻值（K ohm)	5	5	5	5	10	10	10	10	10	10	10	10
阻值公差（%）	20%
线性精度（%）	0.05			0.04								0.03
重复精度（mm)	0.01
电刷电流（mA)	Max 10
最大电压（V）	42
温度系数（ppm/k)	5
绝缘电阻（M ohm)	10
环境特性：
工作温度	-33 - 100 °C
震动	0.75mm/20G @ 5-2000Hz
冲击	50G 11ms
寿命	100000000 次
测量速度	10M/s
防护等级	IP54

表三：
电气输出特性：
LWH系列	1350	1500	1600	1750	2000	2250	2375	2500	2750	3000	3500	4000
电气行程（mm)	1370	1520	1620	1770	2020	2270	2395	2520	2770	3020	3520	4020
电阻值（K ohm)	10	20	20	20	20	20	20	20	20	20	20	20
阻值公差（%）	20%
线性精度（%）	0.03				0.02
重复精度（mm)	0.01
电刷电流（mA)	Max 10
最大电压（V）	42
温度系数（ppm/k)	5
绝缘电阻（M ohm)	10
环境特性：
工作温度	-33 - 100 °C
震动	0.75mm/20G @ 5-2000Hz
冲击	50G 11ms
寿命	100000000 次
测量速度	10M/s
防护等级	IP54

下载PDF格式详细资料>>>>>>
