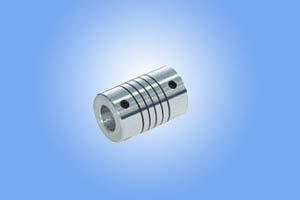

角度传感器联轴器HRL-M*N

2016/9/29

角度传感器联轴器HRL-M*N

●特性一览

※ D：连轴器外径；L连轴器总长。

※ M：编码器端孔径；N：用户端孔径。

※ 允许转矩≤1Nm，不同轴度≤0.2mm，转角偏角≤1.5°。

※ 广泛应用于编码器与用户轴之间的弹性连接。

●型式举例

　两端孔径为Ф6、Ф8，外径D=20，总长L=25。

　记为：HRL-6X8（D20，L25）

产品型号	编码器端孔径M（mm）	用户端孔径M（mm）	连轴器外圆D（mm）	连轴器总长L（mm）
HRL MXN	Ф4、Ф5、Ф6、Ф8、Ф10、Ф12、Ф15	Ф4、Ф5、Ф6、Ф6.35、Ф7、Ф8、Ф10、Ф12、Ф15	15、18、20、22、25	20、25、30、35

●安装尺寸(单位:mm)
